현미경 집광경 시리즈 부속품
Microscope Condenser Accessories

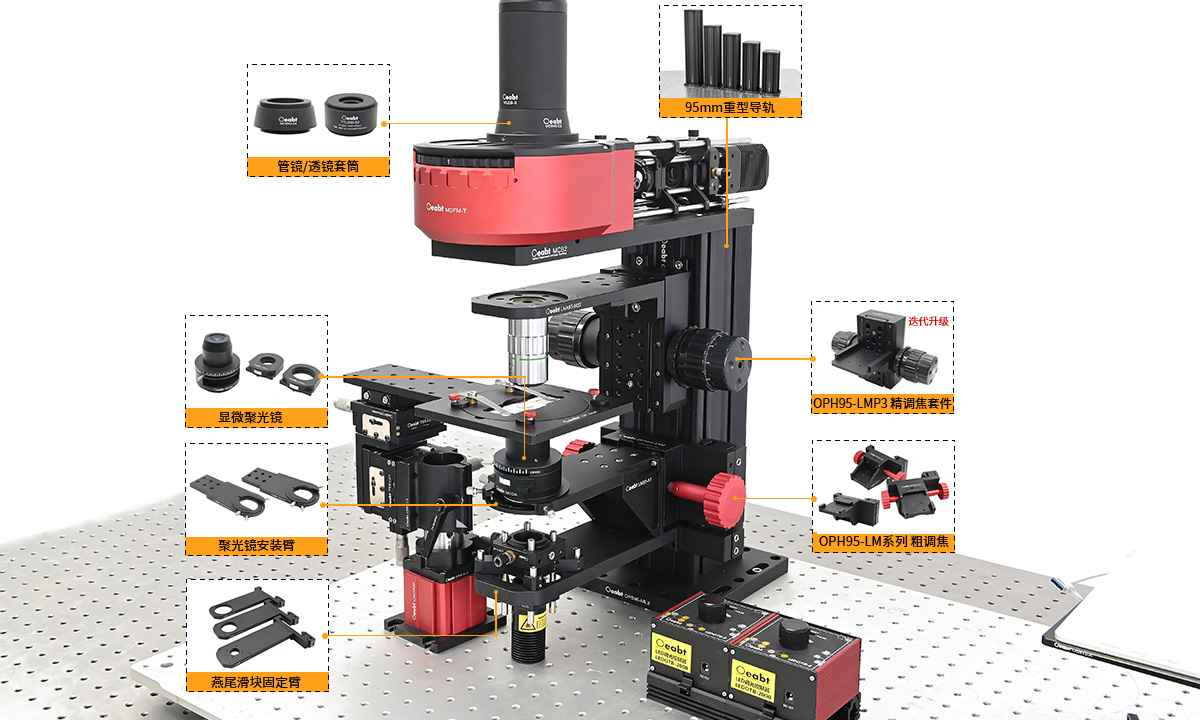

OPH95-LM 시리즈 승강 슬라이드 모듈에 직접 장착하는 집광경 장착 암과 색지움 집광경, 조리개 부속품 세트로, XY축 ±2.5mm 조정과 다양한 더브테일·나사 인터페이스를 제공합니다.
주요 특징
- OPH95-LM 시리즈 승강 슬라이드 모듈에 직접 장착해 사용
- 장착 암에 XY축 조정기 포함, 행정 ±2.5mm
- 암 더브테일 홈 포함, 2mm 손잡이 나사로 집광경 위치 고정

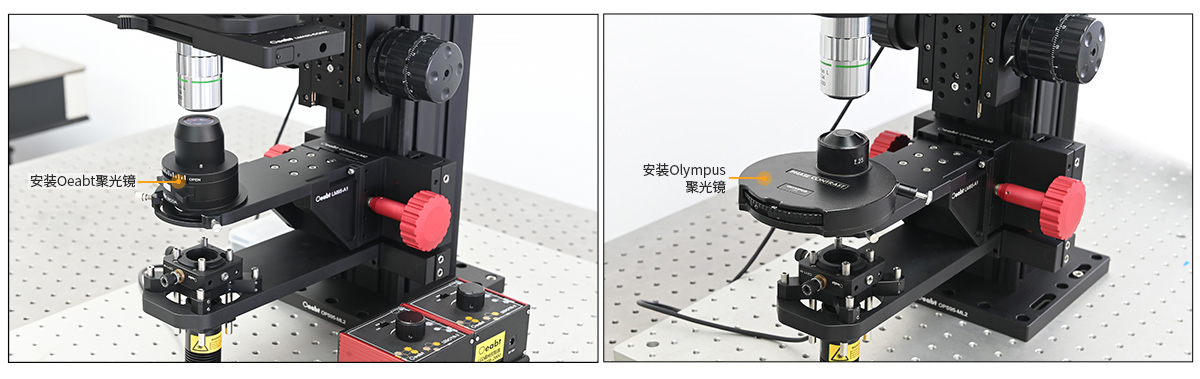

- CMA95-Olympus: Olympus 집광경 옵션과 호환
- CMA95-OB: Oeabt 집광경 또는 OB 시리즈 더브테일 어댑터와 호환
- CMA95-OB 집광경 장착 암과 조합 사용

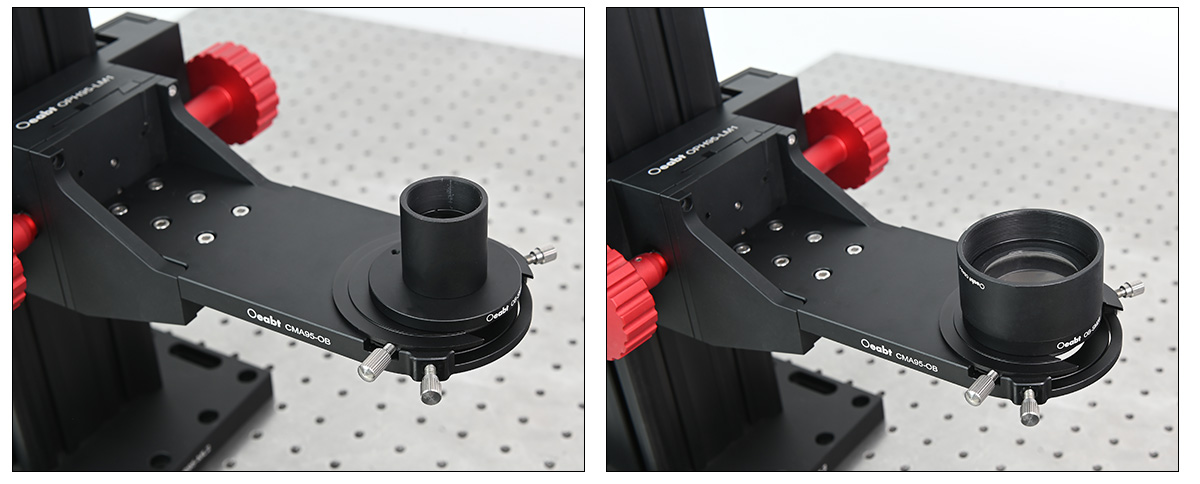

- 수 더브테일 헤드 포함, 더브테일-SM1/SM2 변환 나사 제공
- 렌즈 슬리브 및 케이지 시스템을 현미경 시스템에 연결하는 다양성 확장

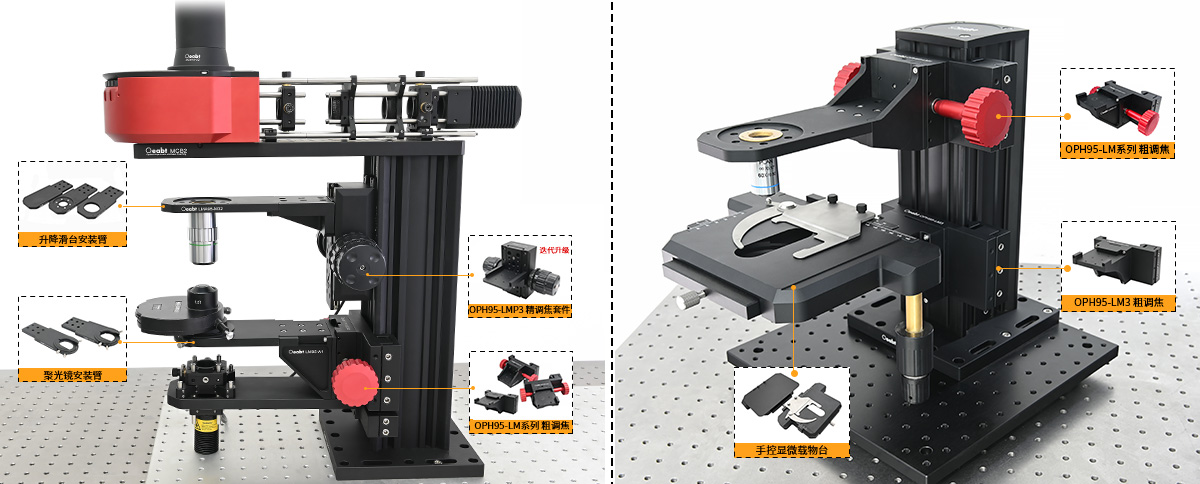

- 현미경 본체용 승강 슬라이드로 사용해 승강 초점 조절 구현
- 후면 더브테일 슬라이더 설계, OPH95 시리즈 중하중 레일 스탠드와 호환
- 노브로 승강 조절, 행정 범위: 23mm
- 본체 레일 가장자리에서 196.5mm 떨어진 광경로 위치에서 승강 슬라이드 장착 암을 정렬
- 정렬 핀 설계로 직각 어댑터 블록의 장착 방식을 빠르게 전환 가능(별도 구매 필요)
- 현미경 본체용 승강 슬라이드로 사용, 수동 이동 모듈
- 현미경 본체용 승강 슬라이드로 사용, 조 초점과 미세 초점 조절 구현
- 후면 삽입식 슬라이더 설계, OPH95 시리즈 중하중 레일 스탠드와 호환
- 핸들 휠로 승강 조절, 댐핑 기어로 조절 속도 제어
- 승강 행정 범위: 40mm, 분해능 2μm
- 수직 방향 최대 하중 10kg 지원
- 수평 방향으로 눕혀서 사용하지 말 것, 백래시 문제로 영향을 받을 수 있음

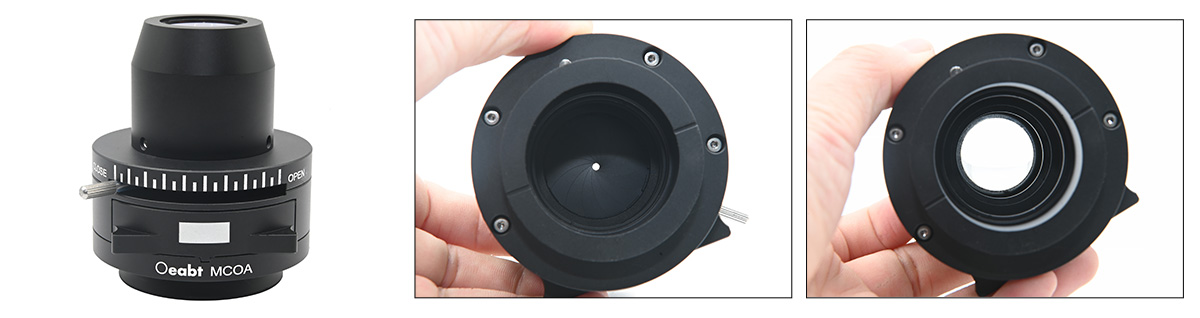

- 색지움 설계로 색수차 보정
- 조리개로 집광경의 개구수를 조정해 시편 조명 조건 최적화
- CM32 트레이 슬롯 1개 포함, Ø32mm 광학 부품 장착 가능
- 하단 수 더브테일로 집광경 장착 암에 장착
- 주: 경통 눈금은 상대적인 지표로, 이전 조리개 위치를 빠르게 반복 설정하는 데 도움을 주는 것이며 NA 수치를 읽는 데는 사용할 수 없습니다
- 다양한 트레이 슬롯 옵션 제공

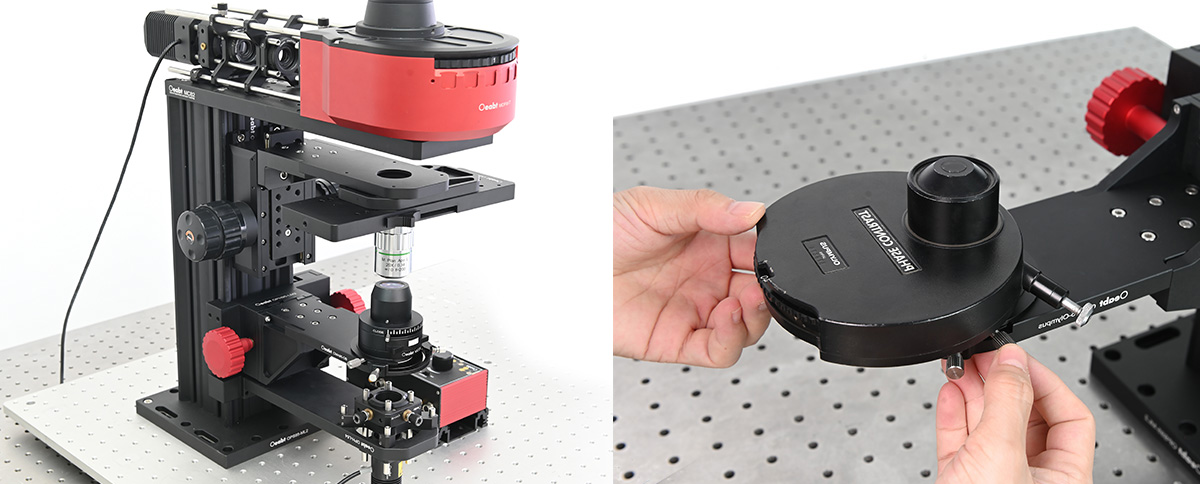

- 자성 교체 방식, MCOA 집광경에 장착 호환
- CM32: M32.5×0.5 나사, Ø32mm 광학 부품과 호환
- CSM1: SM1(1.035"-40) 나사, Ø25.4mm 광학 부품과 호환
모델 구성
| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| CMA95-OB | 암 더브테일 홈 Ø48.4mm, α=70° | 약 197,912원 | |
| CMA95-Olympus | 암 더브테일 홈 Ø45.7mm, α=60° | 약 197,912원 | |
| OB-SM1B | SM1 암나사 | 약 39,468원 | |
| OB-SM2B | SM2 암나사 | 약 42,328원 | |
| OPH95-LM1 | 조 초점 23mm, 상/하단 장착 | 약 1,168,024원 | |
| OPH95-LM2 | 조 초점 23mm, 중간단 장착 | 약 1,168,024원 | |
| OPH95-LM3 | 초점 행정 없음, 고정 장착 | 약 430,144원 | |
| OPH95-LMP3 | 정밀 초점 + 조 초점 40mm | 약 1,328,470원 | |
| MCOA | CM32 트레이 슬롯 1개 포함 | 약 221,936원 | |
| CM32 | M32.5×0.5 | 약 37,752원 | |
| CSM1 | SM1(1.035"-40) 나사 | 약 37,752원 |
* 위 금액은 환율과 배송·부대비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
상세 사양
| 규격(집광경) | Ø59.1×69.2mm |
| 집광경 유형 | 색지움 렌즈 |
| 조리개 조정 | 조리개로 집광경의 유효 구경을 조정해 대물렌즈 NA에 맞춤 |
| 개구수(NA) | 0.78 |
| 작동 거리 | 6.6mm |
| 적용 파장 | 400-700nm |
| 추천 대물렌즈 배율 | 10X-100X |
| 더브테일 유형 | 【수 더브테일 헤드】Ø45.1mm, α=70° |
| 슬롯 구성 | CM32 트레이 슬롯 1개 포함 |
| 중량(집광경) | 221.6g |
| 재질(집광경) | 색지움 렌즈 + 알루미늄 합금 경통 |
| 나사 종류(CM32) | M32.5×0.5 |
| 호환 부품 | Ø32mm, 두께 ≤7.8mm |
| 중량(CM32) | 45.5g |
| 재질(CM32) | 7075 알루미늄 합금 |
| 규격(CMA95-OB) | 187.3×76.2×13.2mm |
| 행정 범위(CMA95-OB) | XY축 ±2.5mm |
| 나사 종류(CMA95-OB) | M4 카운터보어 6개 |
| 더브테일 유형(CMA95-OB) | 【암 더브테일 홈】Ø48.4mm, α=70° |
| 중량(CMA95-OB) | 287.0g |
| 규격(OB-SM1B) | Ø55.0×11mm |
| 나사 종류(OB-SM1B) | SM1(1.035"-40) 암나사 |
| 중량(OB-SM1B) | 38.8g |
| 더브테일 유형(OB-SM1B) | 【수 더브테일 헤드】Ø44mm, α=70° |
