OPH-B 시리즈 66mm 중하중 레일/고정 스탠드

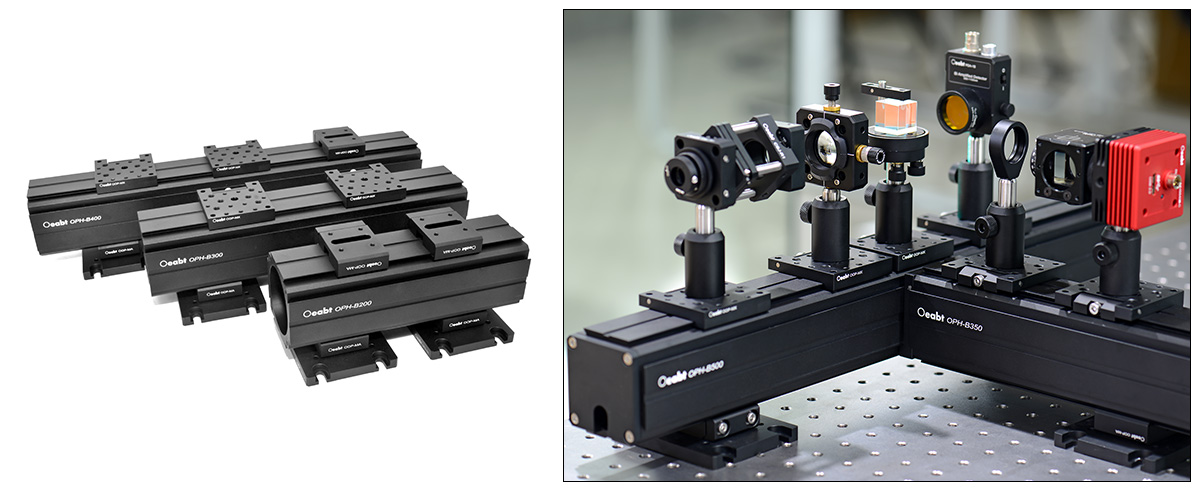

OPH-B Series 66mm Heavy-Duty Optical Rail
200mm~750mm 길이로 제공되는 66mm 광학 레일로, Ø55mm 통광 구경과 다양한 커버 플레이트·마운트 옵션을 통해 넓은 시야 관측, 낙사조명, 커스텀 모듈 구성에 활용할 수 있습니다.
주요 특징
- 66mm 광학 레일
- 레일 길이 범위 200mm~750mm
- 높은 유연성과 적응성, 다양한 장치 장착 옵션 제공
- 양쪽 모서리에 각 4개의 M4 나사 구멍
- Ø55mm 통광 구경이 레일을 관통
- 동일 시리즈의 66mm 레일 슬라이더와 호환
- 66mm 광학 레일, 한쪽 끝에 케이블 홈이 있어 배선 정리 용이
- 레일 길이 범위 300mm~500mm
- 66mm 스탠드 측면 어느 위치에나 삽입·분리 가능
- 잠그기 전 레일 측면을 따라 슬라이드 가능
- OPH-B 시리즈 광학 레일 및 CAX-R 시리즈 리프트 스탠드와 호환
- 테이블면에 다양한 나사 구멍이 있어 광기계 장치 탑재에 적합

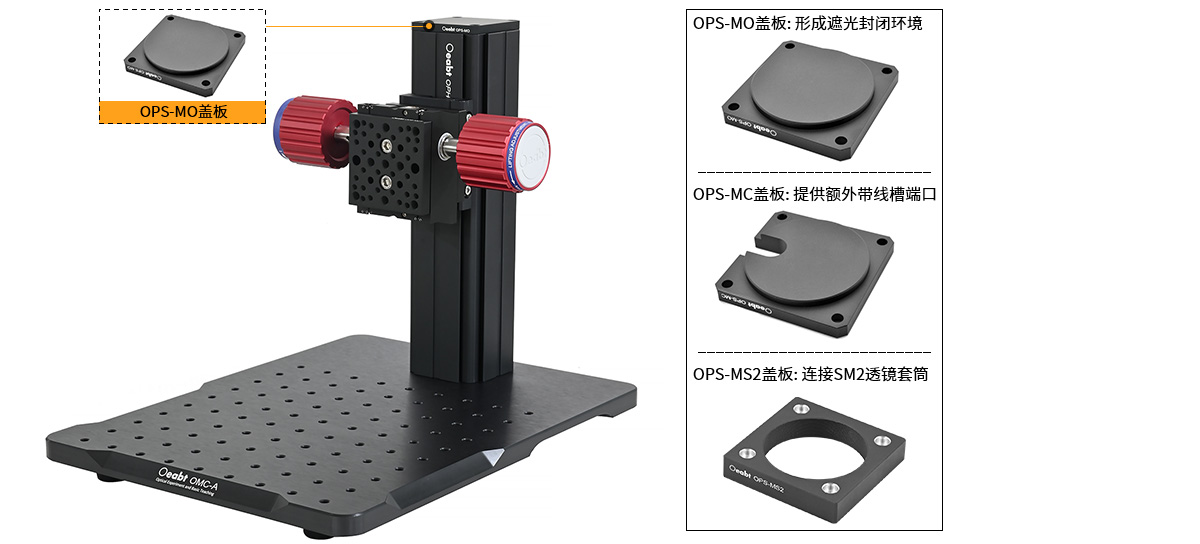

- 66mm 레일/스탠드용 커버 플레이트
- OPS-MO 커버로 레일/스탠드 내부에 차광 밀폐 공간 형성 가능
- OPS-MC 커버는 추가로 케이블 홈이 있는 포트 제공
- OPS-MS2 커버는 SM2(2.035"-40) 나사 포트가 있어 부속품 연결 가능
- 66mm 광학 레일을 브레드보드에 장착 가능

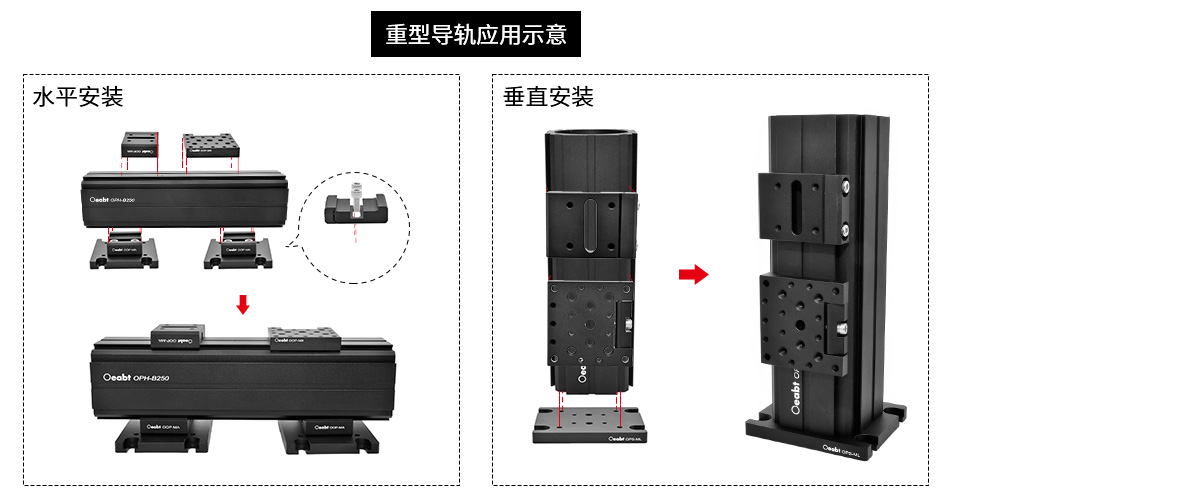

- 수직 장착 베이스를 레일 끝단에 고정해 66mm 레일을 고정 스탠드로 사용 가능
- OOP-MA 슬라이더 & OPS-ML 베이스 플레이트 사전 조립 세트
- 수평 장착으로 레일을 슬라이드하며 위치 조정 가능
- 66mm 레일/스탠드 상단에 장착 가능
- 68mm 폭 패널, M4/M6 나사 구멍 배열
- 30mm 케이지 시스템과 호환

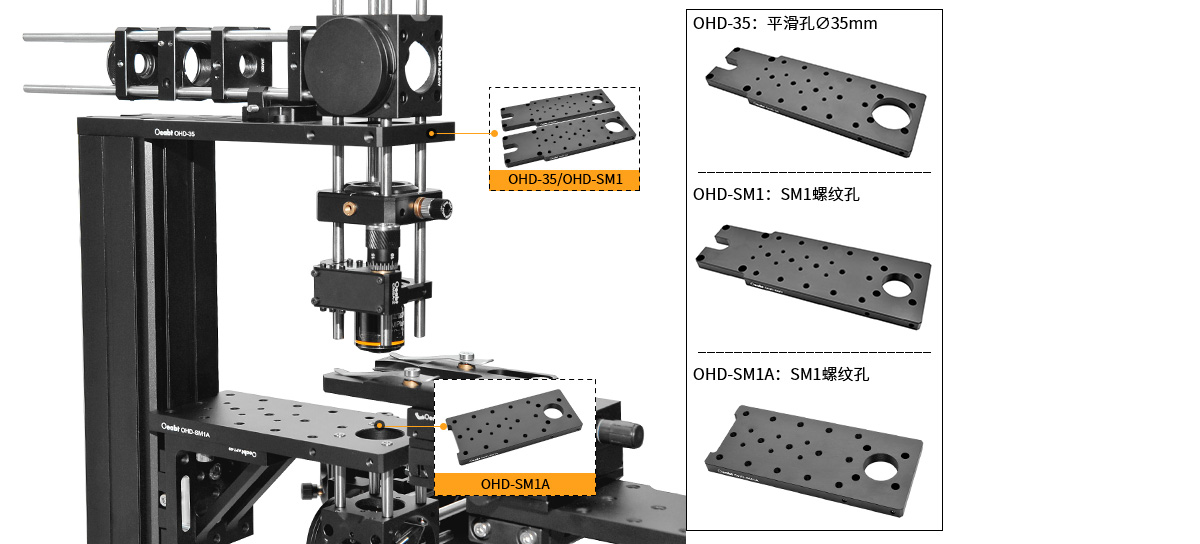

- 구경은 SM1 나사 구멍 또는 Ø35mm 평활 구멍 중 선택 가능
- 레일/스탠드 수직 길이 범위 내 어디에나 장착 가능
- SM1 나사 구멍 규격, 30mm 케이지 시스템과 호환

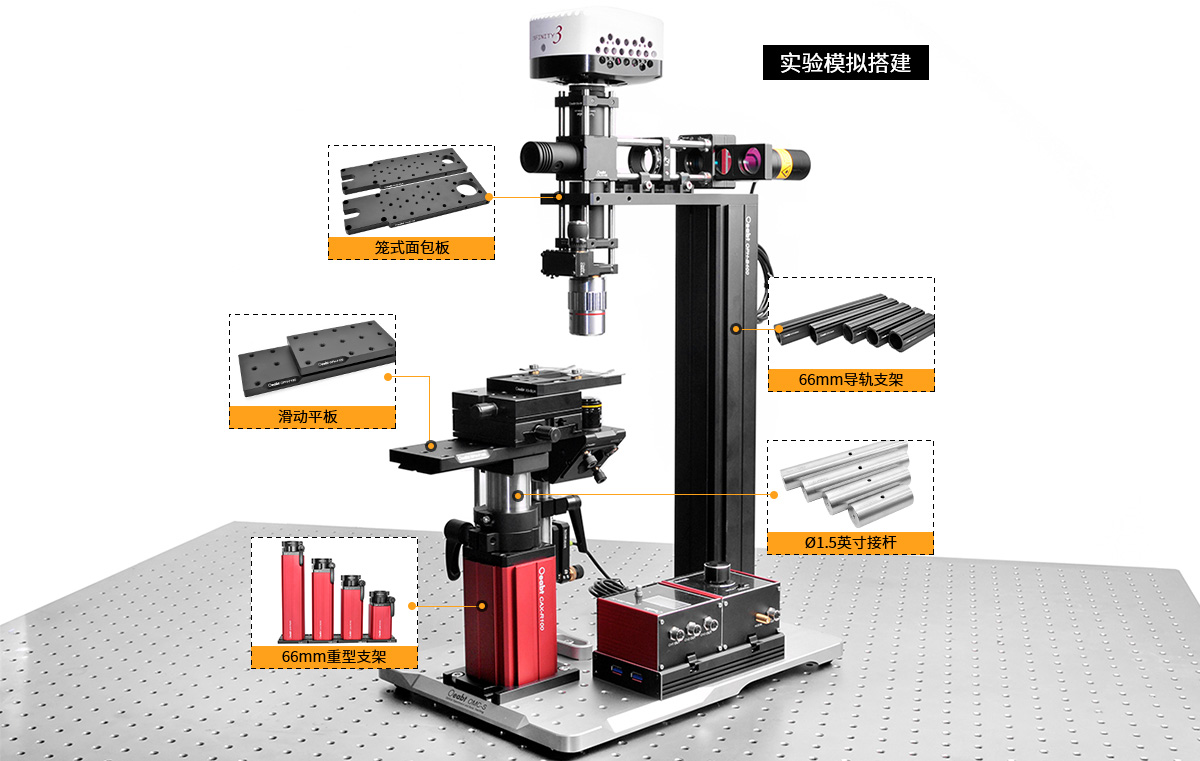

- 듀얼 레일 구조 지원으로 광시야 관측, 낙사조명, 커스텀 모듈에 사용
- 여러 위치에 카운터보어가 있어 레일 상단에 유연하게 장착 가능

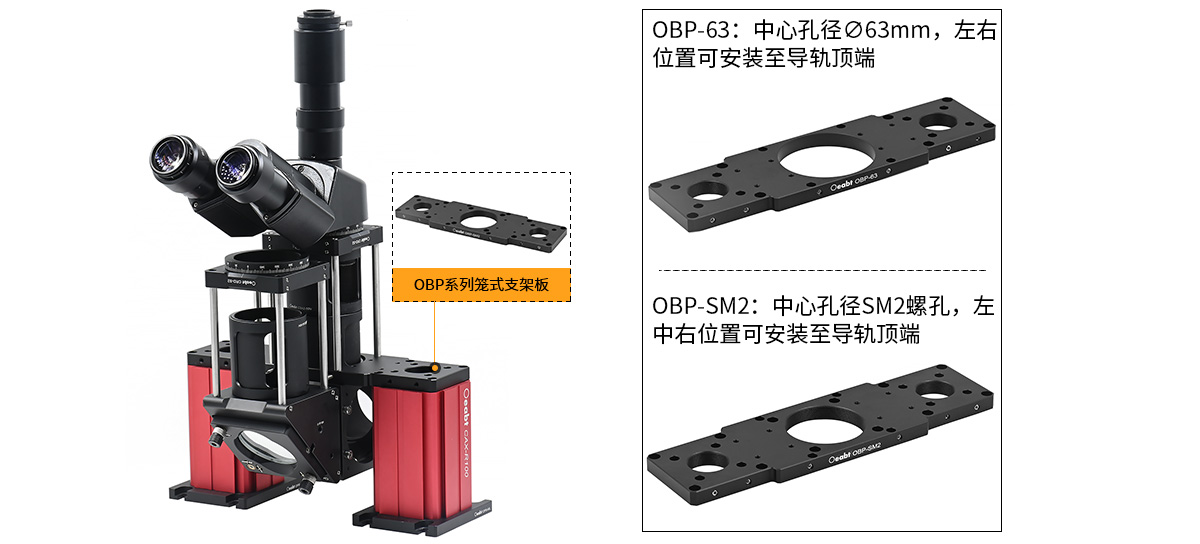

- 판 좌우 양단에 SM1 나사 구멍, 중심 구경은 SM2 나사 또는 Ø63mm 평활 구멍 중 선택 가능
- 추가 나사 구멍으로 30/60mm 케이지 구성용 클램프 마운트를 신속히 연결 가능
- 66mm 레일 길이를 연장하는 용도
- 양 끝단에서 각각 두 구간의 66mm 레일 연결 가능
- Ø55mm 통광 구경, 66mm 레일과 동일한 외곽 형상
모델 구성
| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| OPH-B200 | 길이 200mm | 약 77,506원 | |
| OPH-B250 | 길이 250mm | 약 94,380원 | |
| OPH-B300 | 길이 300mm | 약 110,396원 | |
| OPH-B350 | 길이 350mm | 약 123,266원 | |
| OPH-B400 | 길이 400mm | 약 135,278원 | |
| OPH-B500 | 길이 500mm | 약 147,004원 | |
| OPH-B600 | 길이 600mm | 약 175,890원 | |
| OPH-B750 | 길이 750mm | 약 225,368원 | |
| OPH-R300-N | 300×66×66mm, 케이블 홈 포함 | 약 124,982원 | — |
| OPH-R400-N | 400×66×66mm, 케이블 홈 포함 | 약 149,864원 | — |
| OPH-R500-N | 500×66×66mm, 케이블 홈 포함 | 약 161,304원 | — |
| OOP-MA | M4 나사 구멍, Ø6.7mm 카운터보어 홈 | 약 48,620원 | |
| OOP-MX | M4/M6 나사 구멍, 카운터보어 | 약 86,086원 | |
| OOP-MO2 | Ø6.7×32.1mm 카운터보어 홈 | 약 86,086원 | |
| OPS-MO | 차광형 | 약 35,464원 | |
| OPS-MC | 케이블 홈 포함 | 약 35,464원 | |
| OPS-MS2 | SM2 나사 포함 | 약 35,464원 | — |
| OPS-ML | 89.3×76.2×8.9mm | 약 54,340원 | |
| OOP-MA&OPS-ML | 89.3×76.2×24.1mm | 약 102,960원 | |
| OHD-35 | 구경: Ø35mm | 약 67,210원 | |
| OHD-SM1 | 구경: SM1(1.035"-40) | 약 67,210원 | |
| OHD-SM1A | 구경: SM1(1.035"-40) | 약 59,488원 | |
| OBP-SM2 | 중심 구경: SM2 나사 | 약 98,956원 | |
| OBP-63 | 중심 구경: Ø63mm | 약 98,956원 | |
| OPH-C | 중심 관통 구멍: Ø55mm | 약 81,224원 |
* 위 금액은 환율과 배송·부대비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
상세 사양
| 레일 길이 공차 | |
| 200-250mm | ≤0.1mm |
| 300-400mm | ≤0.2mm |
| 500-600mm | ≤0.35mm |
| 750-1000mm | ≤0.5mm |
