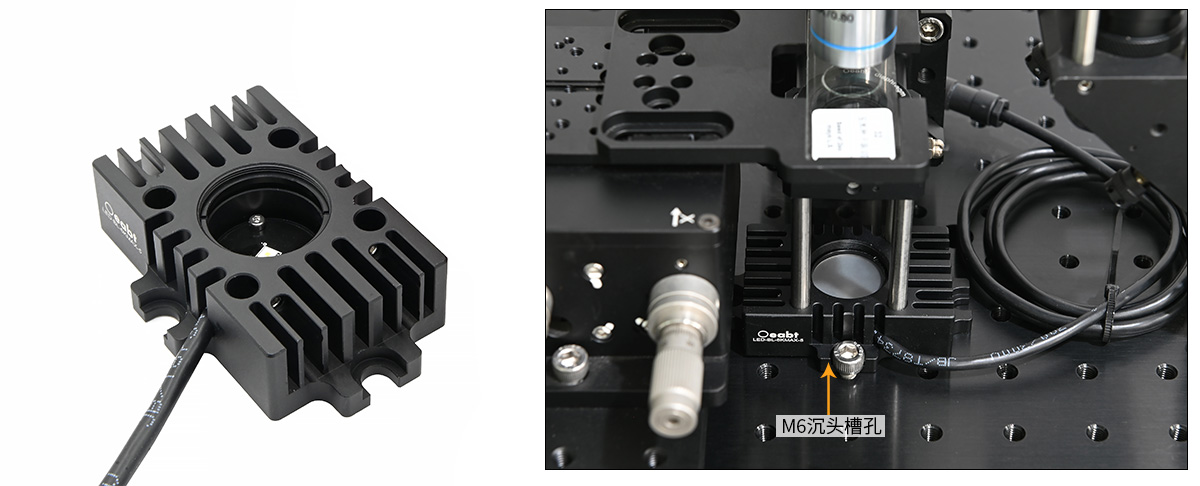

LED-BL 시리즈 후면 조명 LED 광원
LED-BL Series Backlight LED Source
머신비전 응용에 적합한 고휘도 확산형 후면 조명 LED 광원으로, 중심 파장 454nm~640nm와 백색광 옵션을 제공하며 SM1 나사와 30mm 케이지 시스템을 지원합니다.
주요 특징

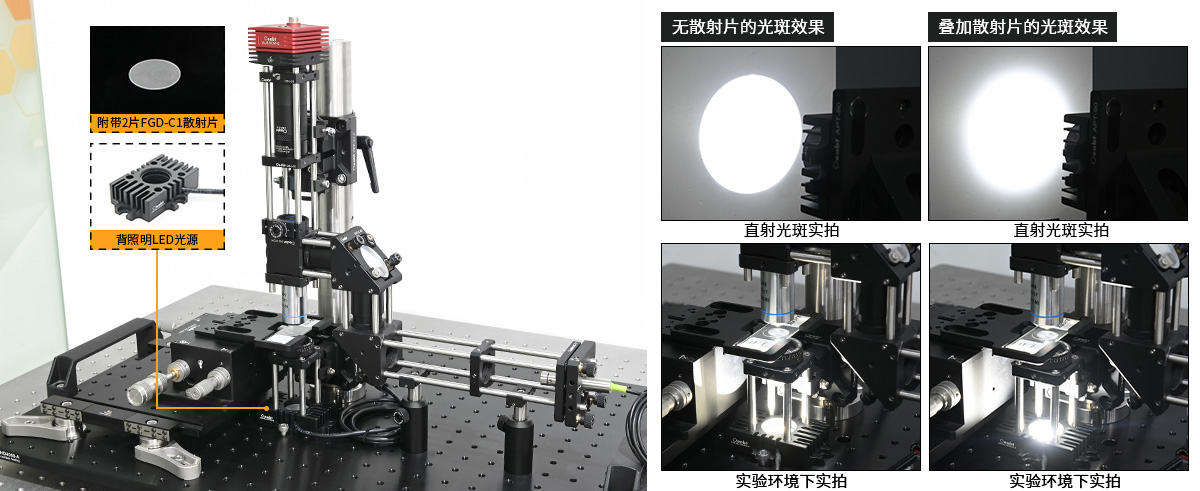

- 고휘도 확산형 후면 조명 광원, 머신비전 응용에 적합

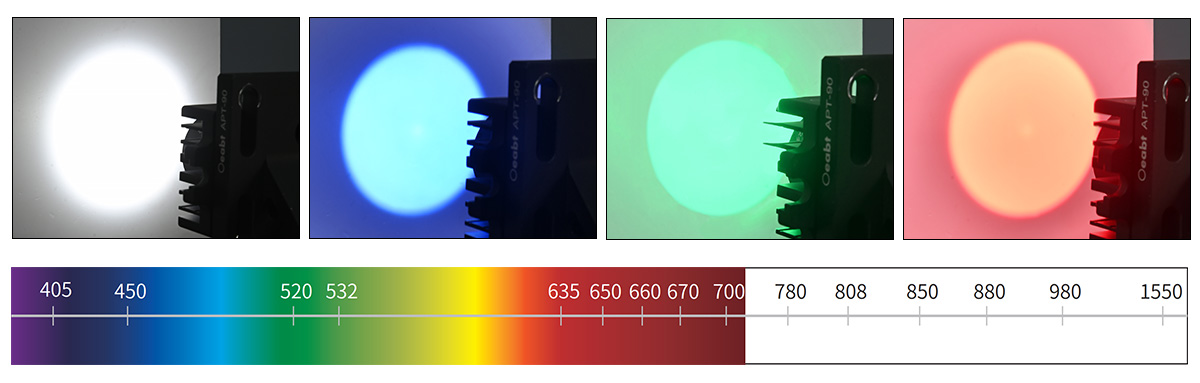

- 중심 파장 범위 454nm~640nm, 백색광 옵션도 제공
- SM1(1.035"-40) 암나사 구멍

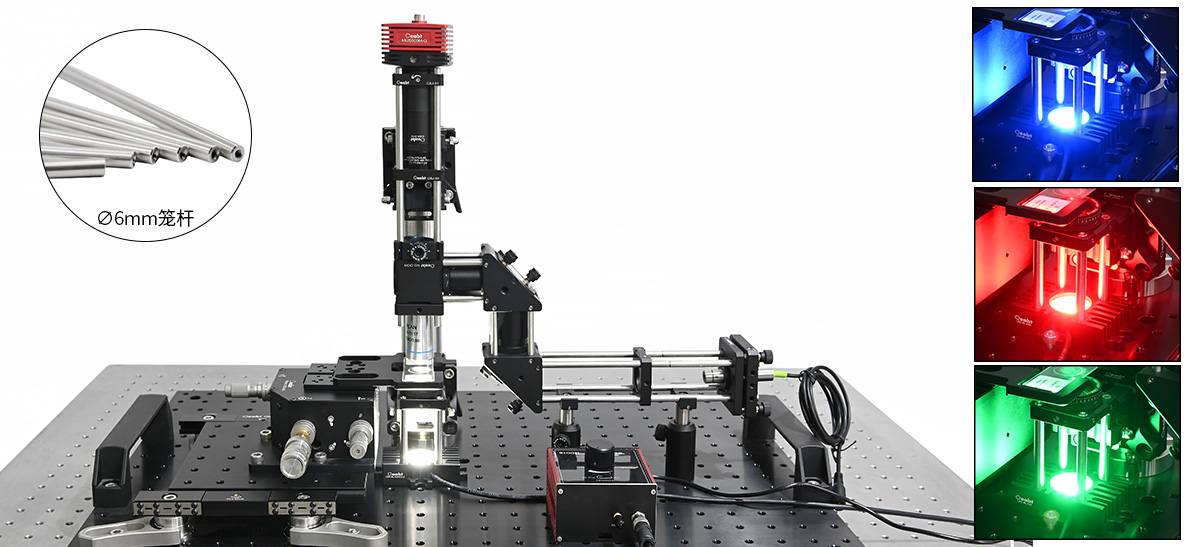

- 30mm 케이지 시스템과 호환
- 통합 M8 커넥터, 조광 컨트롤러와 조합 사용
- LED 광원의 광도를 조절하는 소형 컨트롤러
- 단일 노브로 조작하는 사용하기 쉬운 LED 조광 컨트롤러
- 연속 정전류 구동과 펄스 전류 조정 두 가지 모드 지원
- 소형 크기로 LED-BL 시리즈 광원과 빠르게 결합 가능
- 0-5V TTL 신호를 외부 입력하여 펄스 폭 및 주파수 조정 가능
모델 구성
| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| LED-BL-454 | 중심 파장 454nm | 약 288,288원 | |
| LED-BL-520 | 중심 파장 520nm | 약 288,288원 | |
| LED-BL-640 | 중심 파장 640nm | 약 288,288원 | |
| LED-BL-6KMAX-5 | 백색광 6K, 5W | 약 288,288원 | — |
| LED-BL-6KMAX-10 | 백색광 6K, 10W | 약 288,288원 | — |
| LEDOTB-1000 | LED 광원 5W와 조합 | 약 267,410원 | — |
| LEDOTB-2000 | LED 광원 10W와 조합 | 약 336,908원 | — |
* 위 금액은 환율과 배송·부대비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
상세 사양
| LED-BL-454 | 454nm |
| LED-BL-520 | 520nm |
| LED-BL-640 | 640nm |
| LED-BL-6KMAX-5 | 백색광 6000-6500K |
| LED-BL-6KMAX-10 | 10W |
| 출력 전압(5W) | 3-3.5V |
| 출력 전압(10W) | 3-3.5V |
| 외형 크기 | 80.0×50.0×19.1mm |
| 광원 파장 | 가시광 스펙트럼 범위 |
| 광원 패키지 | 3535 |
| 인터페이스 유형 | M8 타입 |
| 밝기 조정 단계 | 무단 조광 (전위차계로 밝기 조절) |
| 발산각 | 120° |
| 외부 트리거 입력 | 정트리거 |
| 트리거 지연 시간 | ＜80μs |
| 외부 트리거 주파수 | ＜1/T (스트로브 시간에 따라 결정, 예: T=1ms일 때 외부 트리거 주파수 약 1kHz) |
| 동작 환경 온도 | 0-40℃ |
| 대기 전력 | ＜0.2W |
| 중량 | 128.8g |
| LEDOTB-1000 | 5W |
| LEDOTB-2000 | 10W |
| 컨트롤러 외형 크기 | 76.0×74.0×47.0mm |
| 최대 스트로브 주파수 | 10kHz |
| 최소 스트로브 펄스폭 | 50μs |
| 스트로브 스위칭 시간 | ＜25μs |
| 입력 전압 | 12V 정전압 직류 |
| 보관 온도 | -40~+70℃ |
