OPH95-LM 시리즈 승강 초점조절 슬라이드 세트
OPH95-LM Series Focus Lift Slide Kit

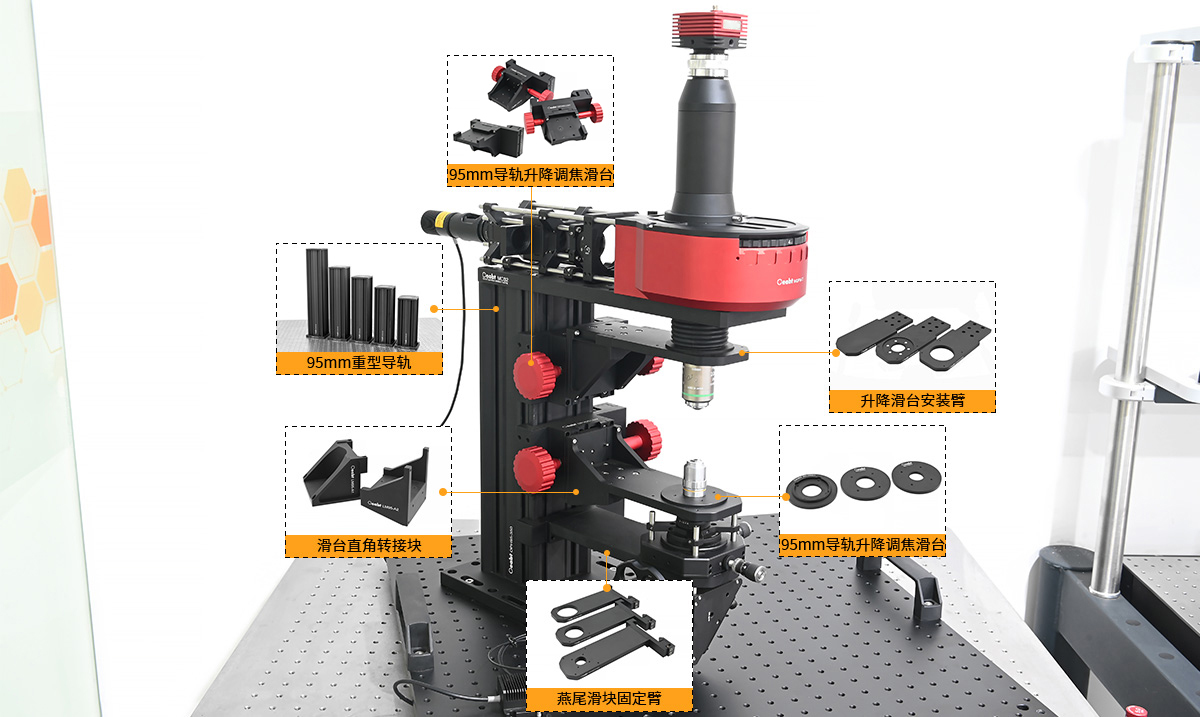

현미경 본체의 승강 초점 조절을 구현하는 슬라이드 세트로, OPH95 시리즈 중하중 레일 스탠드와 호환되며 조/정밀 조절 조합 모델은 최대 40mm 행정과 2μm 분해능, 10kg 하중을 지원합니다.
주요 특징
- 현미경 본체용 승강 슬라이드로 사용해 승강 초점 조절 구현
- 후면 더브테일 슬라이더 설계, OPH95 시리즈 중하중 레일 스탠드와 호환
- 노브로 승강 조절, 행정 범위: 23mm
- 본체 레일 가장자리에서 196.5mm 떨어진 광경로 위치에서 승강 슬라이드 장착 암을 정렬
- 정렬 핀 설계로 직각 어댑터 블록의 장착 방식을 빠르게 전환 가능(별도 구매 필요)

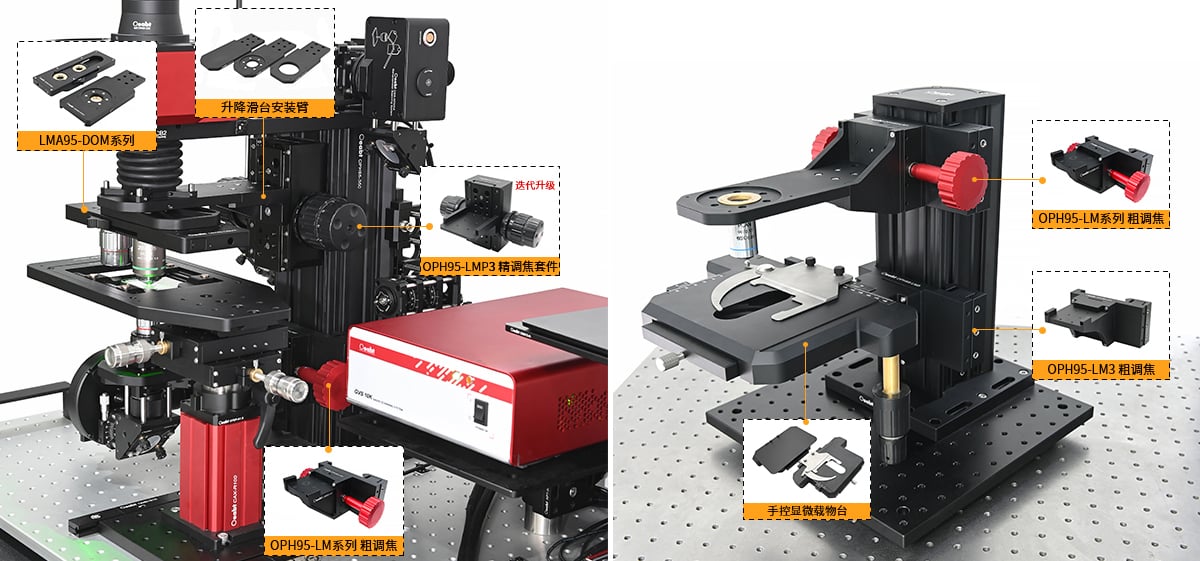

- 현미경 본체용 승강 슬라이드로 사용, 수동 이동 모듈
- 현미경 본체용 승강 슬라이드로 사용, 조 초점과 미세 초점 조절 구현
- 후면 삽입식 슬라이더 설계, OPH95 시리즈 중하중 레일 스탠드와 호환
- 핸들 휠로 승강 조절, 댐핑 기어로 조절 속도 제어
- 승강 행정 범위: 40mm, 분해능 2μm
- 수직 방향 최대 하중 10kg 지원
- 수평 방향으로 눕혀서 사용하지 말 것, 백래시 문제로 영향을 받을 수 있음

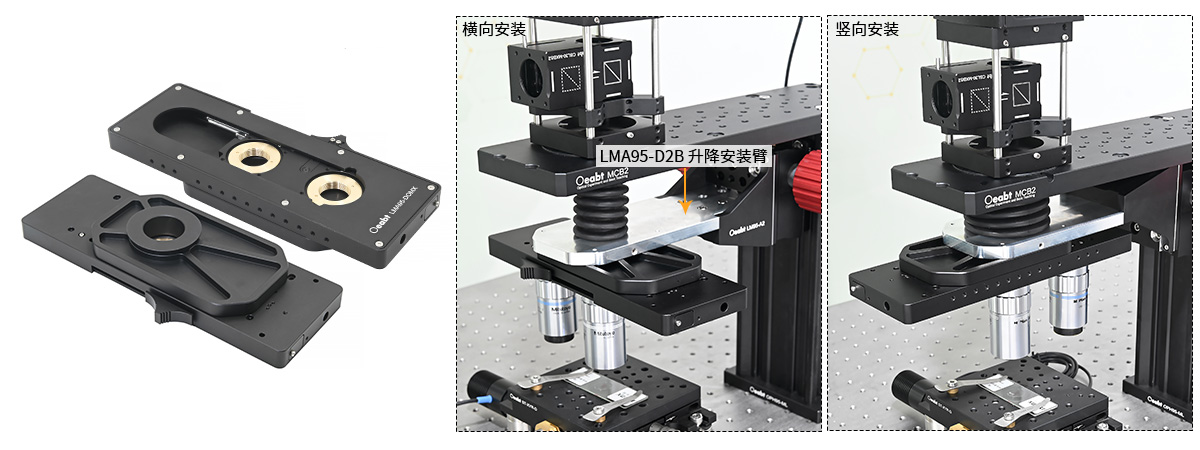

- 두 개의 대물렌즈를 DIY 현미경 시스템에 장착
- M32×0.75 암나사, ST-M32-RMS 나사 어댑터 2개 포함
- LMA95-DOM1: OPH95-LM 시리즈 레일 승강 슬라이드 세트에 직접 장착 사용; OPS-MCT2 어댑터 플레이트와 조합해 MCT-LMP 승강 정밀 조절 슬라이드에 장착 가능
- LMA95-DOMX: 수 더브테일 헤드 포함: Ø51mm, α=60°, Ø53.2mm 암 더브테일 홈 광학 포트와 호환
- LMA95-D2B 장착 암과 조합해 OPH95-LM 시리즈 승강 슬라이드 세트에 장착 가능

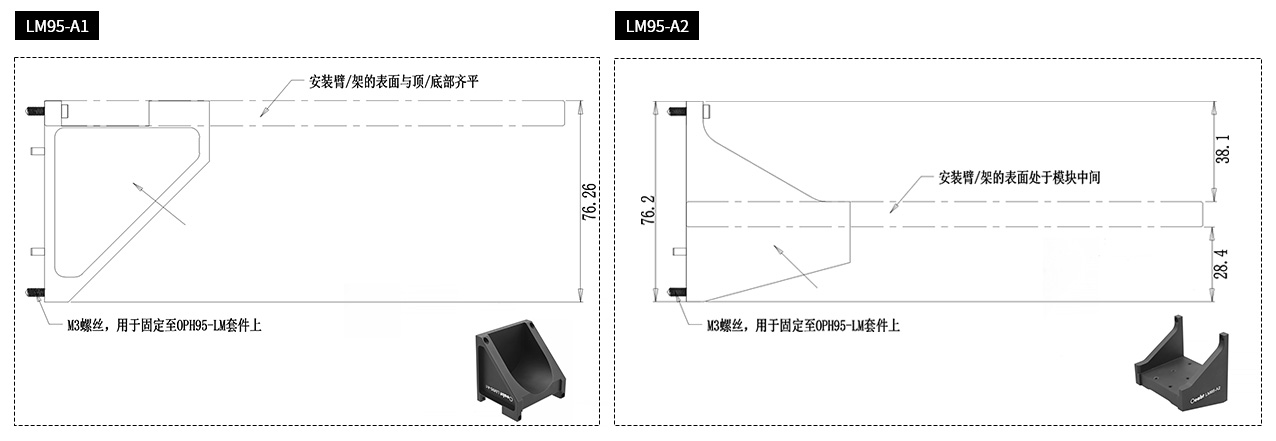

- 각도 브래킷
- 95mm 본체 승강 슬라이드 광학 포트의 정렬 장착 구현
- M4 나사 구멍 6개 설계, 장착 암 직접 장착용
- 표면을 모듈 하단/상단과 평평하게 장착하거나 중간 위치 장착 방식 구현

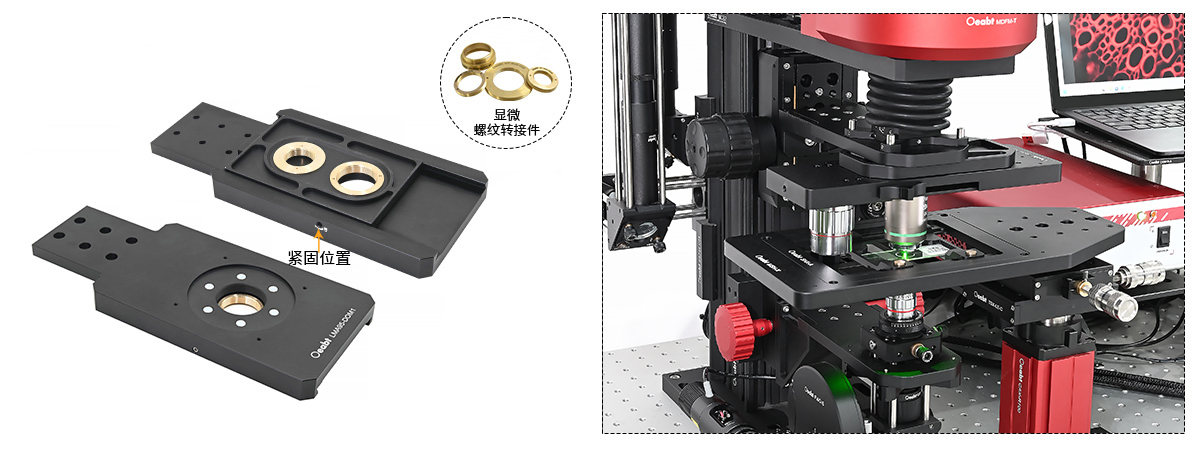

- OPH95-LM 시리즈 레일 승강 슬라이드 세트에 직접 장착 가능; 자체 제작 현미경 본체 광축·집광경 부품 지원; 60mm 케이지 시스템과 호환; M32, SM2, 실심 등 다양한 장착 암 플랫폼 선택 가능
- 탈착식 자성 대물렌즈 장착대
- 장착 암 LMA95-M32 및 LMA95-DOM1의 자성 표면에 직접 삽입 가능
- 암나사는 SM1, RMS, M26 대물렌즈와 호환

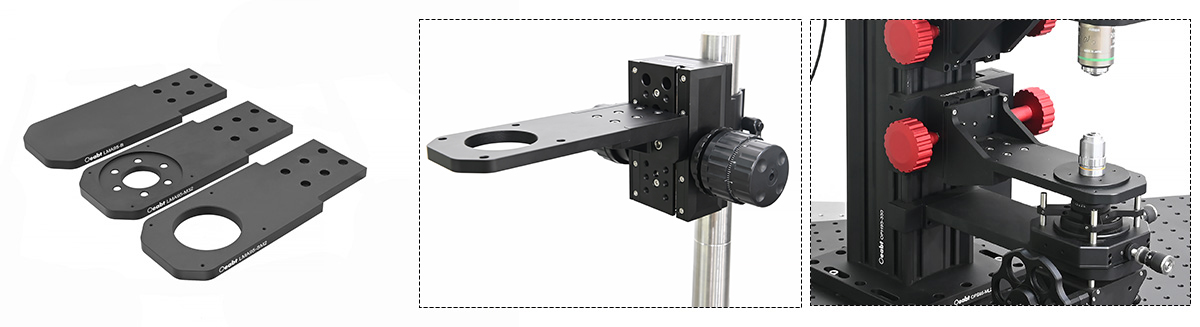

- 현미경 본체용 승강 슬라이드로 사용, 승강 조절 구현
- SM1, SM2 나사 플랫폼 고정 암 옵션 포함
- 30, 60mm 케이지 시스템과 호환
모델 구성
| 모델명 | 사양 | 참고 단가 | 자료 |
|---|---|---|---|
| OPH95-LM1 | 조 초점 23mm, 상/하단 장착 | 약 1,168,024원 | |
| OPH95-LM2 | 조 초점 23mm, 중간단 장착 | 약 1,168,024원 | |
| OPH95-LM3 | 초점 행정 없음, 고정 장착 | 약 430,144원 | |
| OPH95-LMP3 | 정밀 초점 + 조 초점 40mm | 약 1,328,470원 | |
| LMA95-DOM1 | 223.3×95.3×17.8mm | 약 691,548원 | — |
| LMA95-DOMX | 221.0×92.0×30.7mm | 약 591,734원 | — |
| LM95-A1 | 상/하단 장착 가능 | 약 120,406원 | |
| LM95-A2 | 중간단 장착 가능 | 약 120,406원 | |
| LMA95-SM2 | SM2(2.035"-40) | 약 109,824원 | |
| LMA95-M32 | M32×0.75 암나사 | 약 114,972원 | |
| LMA95-B | 나사 없음 | 약 109,824원 | |
| LMA95-SM2A | SM2(2.035"-40) | 약 109,824원 | |
| LMA95-D1.8B | Ø47.91mm, α=60° 암 더브테일 홈 | 약 109,824원 | |
| LMA95-D2B | Ø53.2mm, α=60° 암 더브테일 홈 | 약 109,824원 | |
| MA-OMD1 | SM1 암나사/SM2 수나사 | 약 57,200원 | |
| MA-OMD2 | RMS 암나사 | 약 57,200원 | |
| MA-OMD3 | M26×0.705 암나사 | 약 57,200원 | |
| OPH95-FAM1 | SM1(1.035"-40) 암나사 | 약 197,340원 | |
| OPH95-FAM2 | SM2(2.035"-40) 암나사 | 약 197,340원 | |
| OPH95-FA65 | Ø65mm | 약 197,340원 |
* 위 금액은 환율과 배송·부대비용을 반영해 환산한 참고 금액입니다. 실제 환율 변동에 따라 금액이 달라질 수 있습니다.
상세 사양
| 규격(LM1/LM2) | 191.1×131.3×76.2mm |
| 행정 범위 | 23mm |
| 장착 암 방식 | 상단/하단 장착 |
| 중량(LM1/LM2) | 1636.9g |
| 재질 | 7075 알루미늄 합금 |
| 규격(LMP3) | 216.5×120.1×83.4mm |
| 승강 행정(LMP3) | 40mm, 분해능 2μm |
| 하중 용량(LMP3) | 10kg |
| 나사 종류(LMP3) | 전면 패널: M6 16개, 관통 구멍 10.5mm 3개 |
| 부속품 목록 | MCT-LMP2 초점조절 슬라이드, LMP2-A 직각 브래킷, OOP95-MB 슬라이더 |
| 중량(LMP3) | 1727.1g |
| 규격(LM3) | 76.2×76.2×62.2mm |
| 중량(LM3) | 284.6g |
| 규격(LM95-A) | 196.2×38.1×9.5mm |
| 장착 플랫폼 | 134×38.1mm |
| 나사 종류(LM95-A) | SM2(2.035"-40) |
| 자성 표면(LM95-A) | 없음 |
| 호환 케이지(LM95-A) | Ø6.02mm×4개, 60mm |
| 중량(LM95-A) | 292.9g |
| 규격(LMA95-DOM1) | 223.3×95.3×17.8mm |
| 대물렌즈 나사 | M32×0.75(M32→RMS 나사 어댑터 2개 포함) |
| 자성 표면(LMA95-DOM1) | Ø68.6mm, 중심 구경: M32×0.75 |
| 나사 종류(LMA95-DOM1) | M4 카운터보어 6개; 4-40 나사 4개, 간격 60mm |
| 규격(MA-OMD) | Ø68.5×8mm |
| 나사 종류(MA-OMD) | SM1 암나사/SM2 수나사 |
| 호환 케이지(MA-OMD) | 30mm |
| 중량(MA-OMD) | 43.9g |
| 규격(OPH95-FA) | 257.5×149.0×25.4mm |
| 장착 플랫폼(OPH95-FA) | 224×75mm |
| 나사 종류(OPH95-FA) | SM1(1.035"-40) 암나사 |
| 호환 케이지(OPH95-FA) | 30mm, 60mm |
| 중량(OPH95-FA) | 806.5g |
