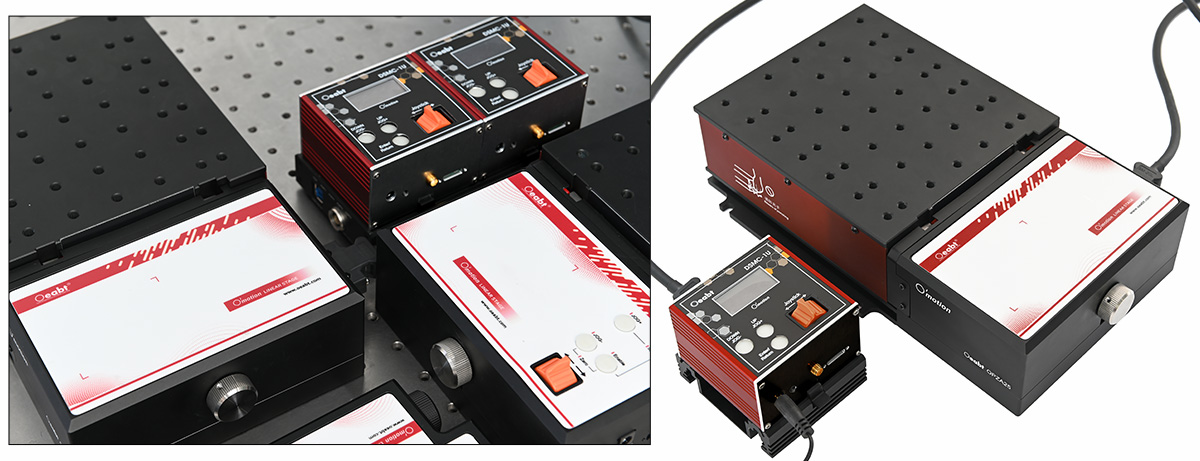

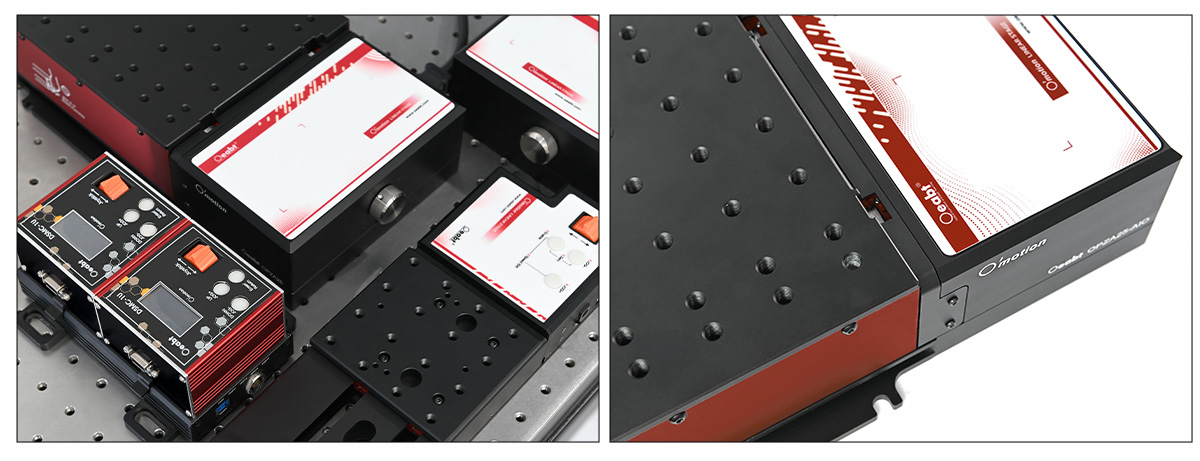

OPZA25 대형 리프트 플랫폼
OPZA25 Large Lift Platform
서브마이크론급 미세 증분과 고하중 성능을 겸비한 리프트 플랫폼으로, 25mm 승강 행정을 제공하며 OSMC-1U 단축 스테핑 컨트롤러와 함께 사용해 반폐루프·폐루프 정밀 위치 결정을 구현합니다.
주요 특징
- 서브마이크론급 미세 증분과 고하중 성능을 겸비한 리프트 플랫폼, 승강 행정 25mm
- OSMC-1U 단축 스테핑 컨트롤러와 함께 사용 필요
- 점동, 저속 이동, 홀 무단 변속 전후 이송 등 자유 운동 제어 모드 지원
- Windows/Linux/MacOS/Android 등 운영체제에서 상위 제어 프로그램 개발 지원, 크로스 플랫폼 응용 구현

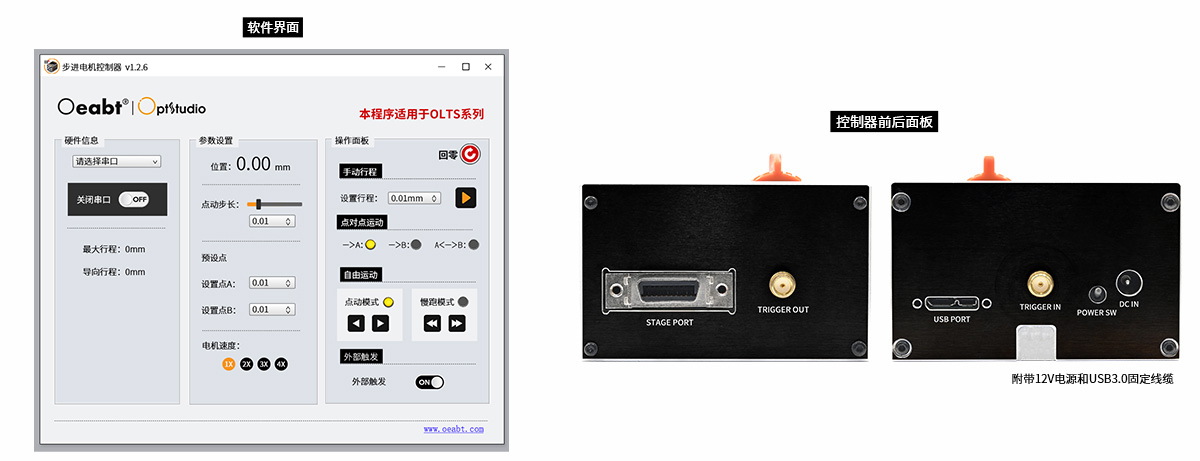

- Windows용 상위 제어 프로그램 예제 및 통신 프로토콜 문서 제공, 2차 개발 또는 시스템 통합에 편리
- 최대 42BYG 2상 스테핑 모터로 구동되는 운동 실행기 지원
- PID 제어 기능 내장, 매끄러운 가감속 곡선으로 안정적인 운동과 걸림 없는 기동·정지 보장
- 소프트웨어를 통해 출력 전류 및 마이크로스텝 수 조정 가능, 최대 256배 미세 분할 지원
- 홀 또는 광전 인코더, 마그네틱 스케일, 광학 스케일이 있는 실행기 지원, 반폐루프 및 폐루프 모드에서 정밀 위치 결정 구현
- 로컬 조작: 홀 조이스틱으로 실시간 무단 변속 구현, 점동, 저속 이동 등 자유 운동 지원
- 프로그램 제어로 위치, 속도 모드 설정 및 예설 지점 간 자동 순환 운동 지원
- 외부 PWM 신호로 기동·정지 및 방향 전환 제어 지원(펄스폭 또는 주파수 인식 모드)
- Oeabt 시리즈 스테핑 모터의 전기·기계 파라미터를 자동 인식, 수동 설정 없이 디버깅 절차 간소화
- 1.54인치 OLED 화면 탑재, 중국어 메뉴 표시, 상태 파라미터 한눈에 확인 가능
- 전원 차단 전 위치를 기억하는 기능 지원, 재시작 후 자동으로 원점 복귀하지 않음(수동 조작 가능)
- 표준 USB 시리얼 포트 제공, 개방형 ASCII 명령어 세트 채택, Windows, Linux, MacOS, Android 등과 호환
- Oeabt 버스 및 전원 허브와 조합 사용 지원, 허브 1개당 최대 4대 집적 지원
- Windows용 상위 프로그램 예제 및 통신 프로토콜 문서 제공, 2차 개발 또는 시스템 통합에 편리
상세 사양
| 규격 | 286.0×181.5×72.3mm |

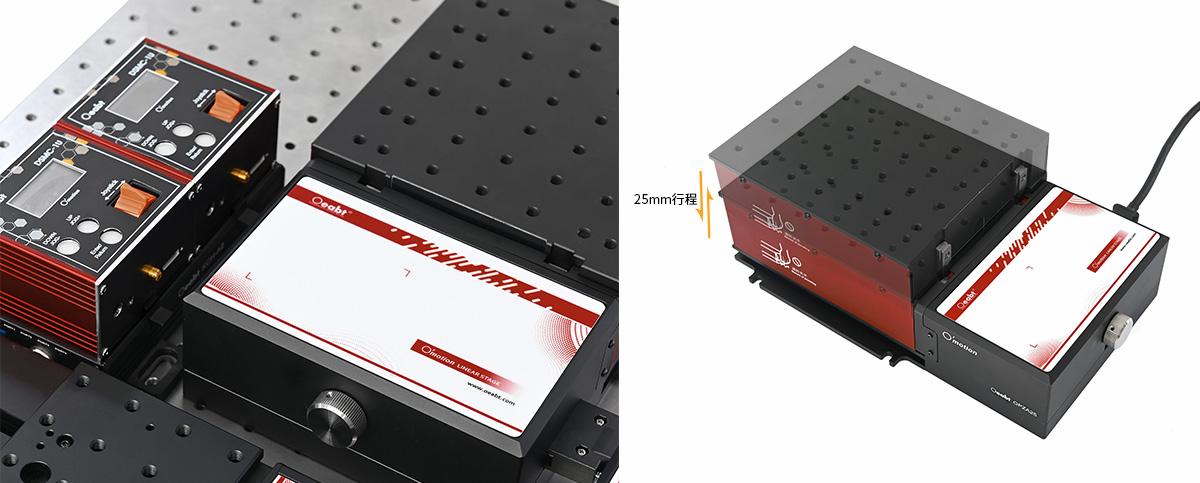

| 승강 행정 | 25mm |
| 플랫폼 높이 | 최저 72.3mm; 최고 99mm |
| 테이블면 크기 | 178×160mm |
| 리드스크류 유형 | Ø12mm 정밀 볼스크류, 리드 2mm |
| 가이드 형식 | 이중 리니어 가이드 |
| 하중 용량 | 권장값 ≤65lb(30kg) |
| 중량 | 5.65kg |
| 양방향 반복 정밀도 | 5μm |
| 백래시 | 5μm |
| 평탄도 | ≥0.02mm |
| 고/저속 모드 속도, 점동 거리 | 상위 프로그램 펄스에 따라 결정 |
| 모터 유형 | 42BYG 2상 스테핑 모터 |
| 스텝각 | 1.8° |
| 마이크로스텝 수 | 51200 |
| 동작 전압 | DC 12V |
| 동작 전류 | 2A |
| 센서 유형 | 슬롯형 광전 센서 (NPN 상시열림, 하이 레벨 활성) |
| 추천 드라이버/컨트롤러 | OSMC-1U 단축 스테핑 컨트롤러, O'motion 4축 운동 제어 시스템 |
| 구동 전압 | DC 12V-24V |
| 구동 전류 | 2A Max |
| 구동 유형 | 16bit PWM 제어 |
| 제어 알고리즘 | PID |
| 고분해능 스테핑 | 1회전당 51200 마이크로스텝 (1.8° 스텝각 모터 기준) |
| 미세 분할 배수 | 16X-256X (소프트웨어 조정) |
| 인코더 피드백 대역폭 | 500Hz |
| 위치 카운터 | 32bit |
| 동작 모드 | 위치, 속도, 동작 순환 |
| 가감속 곡선 | S자형 |
| 외부 트리거 제어 | 주파수 인식 (PWM 신호) |
| 통신 인터페이스 | USB 시리얼 |
| 통신 프로토콜 | 개방형 ASCII 명령어 |
| 지원 시스템 | Windows / Linux / MacOS / Android |
| 모터 커넥터 | D-sub 26 (개루프 제어는 MDR20형) |
| 리미트 스위치 입력 | 정방향 리미트, 원점 리미트 |
| 인코더 전원 | DC 5V 출력 |
| 패널 컨트롤 | 홀 무단 변속 조이스틱, 1.54인치 OLED (중국어 메뉴) |
| 전원 차단 기억 | 있음, 원위치 유지 |
| 외형 크기(컨트롤러) | 76.0×74.2×47.0mm |
| 중량(컨트롤러) | 183.5g |
